工作原理

本儀器采用無損無輻射電磁感應 / 微波檢測技術，替代傳統核子密度儀，通過向混凝土內部發射特定信號，接收反射信號并分析信號衰減、傳播特性，快速計算出混凝土的密度、含水率等關鍵參數，全程無放射性危害，檢測安全高效。

執行標準：JTG 3450-2019《公路路基路面現場測試規程》

適用范圍

本儀器適用于施工現場現澆混凝土、預制混凝土構件、混凝土路面、橋面等結構的密度、含水率快速無損檢測。廣泛應用于公路、鐵路、市政、建筑工程的施工質量管控、監理抽檢、實驗室對比測試等場景，無需對混凝土結構造成破損。

產品特點

無放射性源，無需辦理輻射安全許可，人員操作安全，設備運輸、存儲無特殊管控要求。

開機快速啟動，實時顯示檢測數據，支持?jǐn)?shù)據存儲與導出。

無損檢測，不破壞混凝土結構，可實現同一點位多次復測。

適配野外現場作業，續航能力強，操作簡便，適合檢測人員快速上手。

主要技術參數

檢測對象：普通硅酸鹽混凝土、水泥穩定碎石基層等

密度測量范圍：1.50～2.80 g/cm3

密度測量精度：≤±0.02 g/cm3

含水率測量范圍：0～15%

含水率測量精度：≤±0.5%

測量深度：常規 0～300mm（可按設備實際配置調整）

顯示模塊：高清液晶觸摸屏 / 數碼顯示屏，實時顯示密度、含水率、測量次數、存儲編號等信息

數據存儲：內置存儲，可存儲≥5000 組檢測數據，支持 USB 導出數據

供電系統：內置可充電鋰電池，額定電壓 12V；充滿電連續工作時長≥8 小時；配備專用電源適配器

工作溫度：-10℃～50℃

儲存溫度：-20℃～60℃

相對濕度：≤85% RH（無凝露）

外形尺寸與重量：整機尺寸約 450×300×150mm，凈重約 3.5kg（便攜手持式設計）

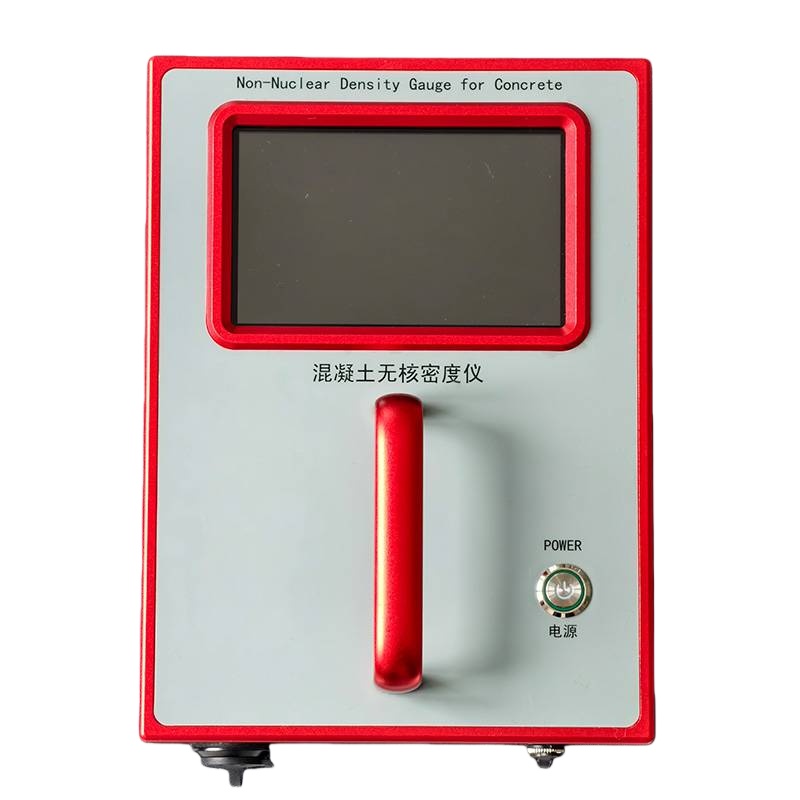

結構組成

儀器采用一體化便攜設計，核心由主機、檢測探頭、操作面板、供電模塊、配套配件五部分組成。

主機：儀器的核心控制單元，內置信號處理模塊、數據存儲模塊、運算芯片，負責信號收發、數據計算與存儲。

檢測探頭：安裝于主機底部，是信號發射與接收的核心部件，直接與混凝土檢測面接觸，完成信號采集。

操作面板

按鍵版：包含開機 / 關機鍵、測量鍵、存儲鍵、查詢鍵、參數設置鍵、刪除鍵、數據導出鍵。

觸屏版：通過觸控操作，實現參數設置、測量啟動、數據查看等全部功能。

供電模塊：內置鋰電池、充電接口、電源指示燈，電量不足時指示燈告警，支持邊充電邊檢測。

配套配件：專用電源適配器、USB 數據傳輸線、儀器便攜箱、校準試塊、清潔抹布、產品合格證、校準證書。
