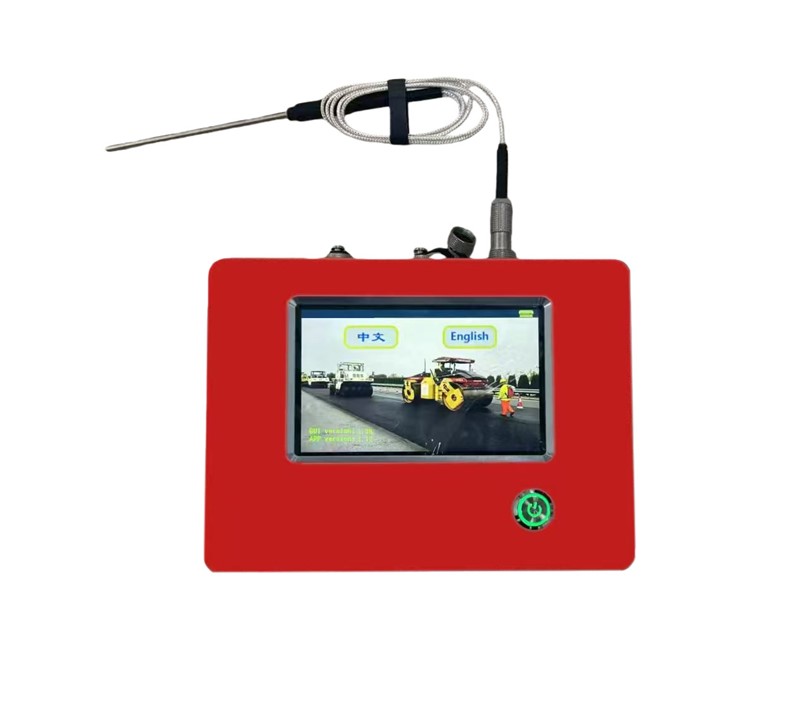

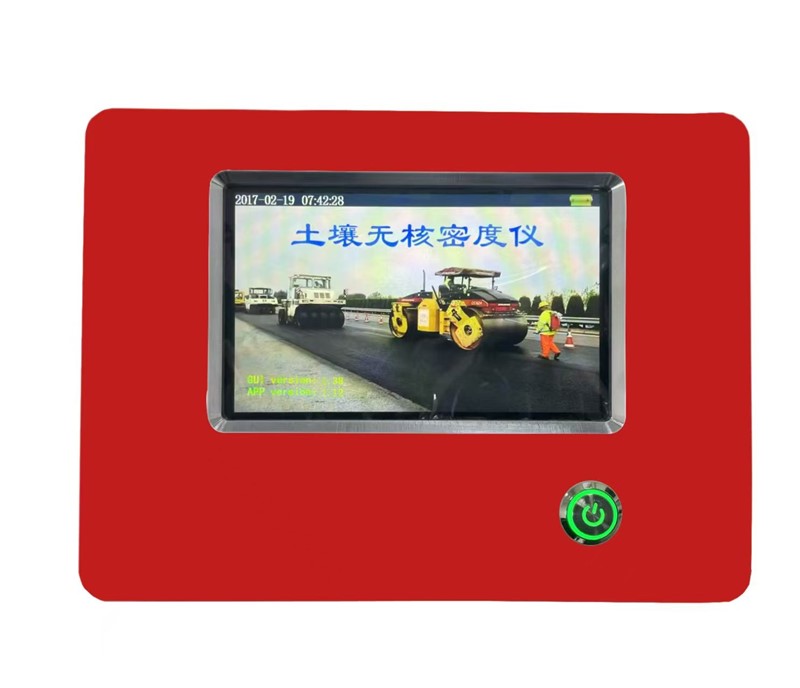

產品簡介

土壤無核密度儀（簡稱：EDG）可以精確的測量道路和地基中土壤的濕密度、含水率、干密度及壓實度。

基本原理

土壤無核密度儀是基于時域反射原理的一種測量土壤含水量和干密度的新型儀器，其原理是通過測量由TDR脈沖發生器發出的階梯式電磁脈沖，在通過打入土壤中的四根金屬鋼針的傳播時間和采集到的電壓信號，通過數字頻率合成技術(DDS)來保證高精度的無線頻率,然后通過點對點測量插入土壤的鋼釘之間的電磁波參數,得出精確的測量結果。

當電磁波通過土壤時,受到土壤密實程度的不同,會影響到電磁波的波形,也就是說電磁波通過土壤時,其本身的相位和幅值都會受到相應的影響,然而我們通過對比標準的土壤模塊的衰減參數,可以計算出被測土樣的濕密度和含水率。

主要用途

用于以下范疇壓實材料的濕密度、含水量的測量：開挖、回填施工； 地下道、地下室和地基；回填和溝渠、垃圾； 路基基礎及溝槽回填。 主要適用于粘土和無粘性土壤,也可以適用于石灰或者水泥改良土壤、沙礫土等土壤。

產品特點

（1）可代替核子密度測量法、灌砂法、環刀法以及干燥法。

（2）不再需要核子儀器所必需的各種許可證。

（3）操作員不需要專門的培訓證書和輻射監測。

（4）用戶界面良好、儀器有中文和英文操作界面,簡單易學、使用方便、性價比高，適合小組中每個人員使用。

（5）快速，可靠，輕便、牢固、精確，重復性好的實時讀數。

（6）采用高質可靠的點對點RF技術

（7）2-3分鐘顯示測量結果

（8）采用數字DDS頻率合成技術,不需要校準,使用過程中不會產生數據漂移

技術指標

（1）濕密度范圍: 標準的壓實土壤現場范圍

（2）濕密度精度: 標準測試的0-2%

（3）含水量精度: 標準測試的0-3%

（4）5寸高亮觸摸屏幕，強光下清晰可見

（5）檢測深度：標準150mm，最大測深300mm（需定制鋼針）

(6) 內部數據記錄器可儲存50000個讀數(最大支持32GTF卡存儲)

（7）配備USB接口，U盤直接傳輸數據或進行機內軟件升級

（8）電源: 12V

（9）操作溫度：環境溫度零下5℃至 45℃

（10）工作環境溫度：0℃～45℃   相對濕度：<90%RH

（11）存儲環境溫度：-20℃～+60℃   相對濕度：<90%RH

（12）重量：1kg

（13）外形尺寸：206mm*120mm*50mm
