產品簡介

真空穿透試驗裝置依據GB/T328.25-2007<<建筑防水卷材試驗方法第25部分:瀝青和高分子防水卷材 抗靜態荷載>>中第5.7條真空或壓力裝置對儀器的要求設計制造的。適用瀝青和高分子防水卷材以及其它防水卷材做抗靜態荷載穿刺或抗沖擊后，其穿透性能的檢測。具有結構簡單，操作方便的特點。

適用范圍：

本裝置依據國標要求設計制造，適用于瀝青防水卷材、高分子防水卷材及其他防水卷材，經靜態荷載穿刺或沖擊后穿透性能的檢測，為建筑防水卷材質量檢測提供精準數據支撐。

技術參數:

壓力測量范圍：0～25Kpa

試驗額定壓差：15KPa

適配試件尺寸：125×125mm（標準測試）、300×300mm（兼容）

保壓計時：0～9999 秒，可自由設定，自動計時

EPS 軟支撐規格：500×500×50mm，密度 20±2kg/m3

工作電源：AC 220V 50Hz

整機重量：約 20Kg

真空 / 壓力裝置：適配抽氣 / 打氣雙模式，壓力穩定無漂移

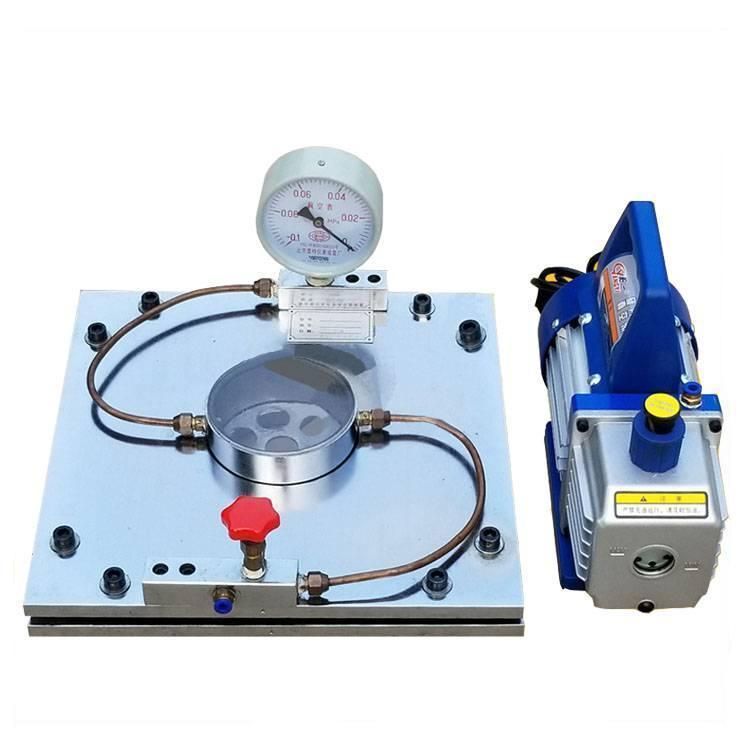

設備結構組成

本裝置由主機測試系統、真空壓力系統和輔助配件三部分組成，結構簡潔，操作便捷，各部件功能如下：

主機測試系統：含工作臺板、試件壓框、蝶形固定螺母，用于固定試件，保證測試過程中試件平整無位移

真空壓力系統：含壓力表、抽氣管 / 打氣筒、氣箱、排氣閥、進氣咀，實現壓力調節、顯示與保壓

專用輔助配件：EPS 軟支撐、肥皂水刷、密封黃油、試件取樣刀，滿足標準測試全流程需求

使用方法

把經過抗靜態荷載測定儀荷載過的試件，經過(7土2)min，用肥皂溶液涂在被壓表面，檢查可能的穿孔。對荷載區域用加壓的方法產生15 KPa的壓差，上表面在低壓力的一面。若60s后未觀測到空氣氣泡，認為試件無穿孔。材料試驗3個試件都無穿孔，認為可承受規定的荷載。

注意事項

試驗完畢后，清理儀器表面，以備下次使用。
